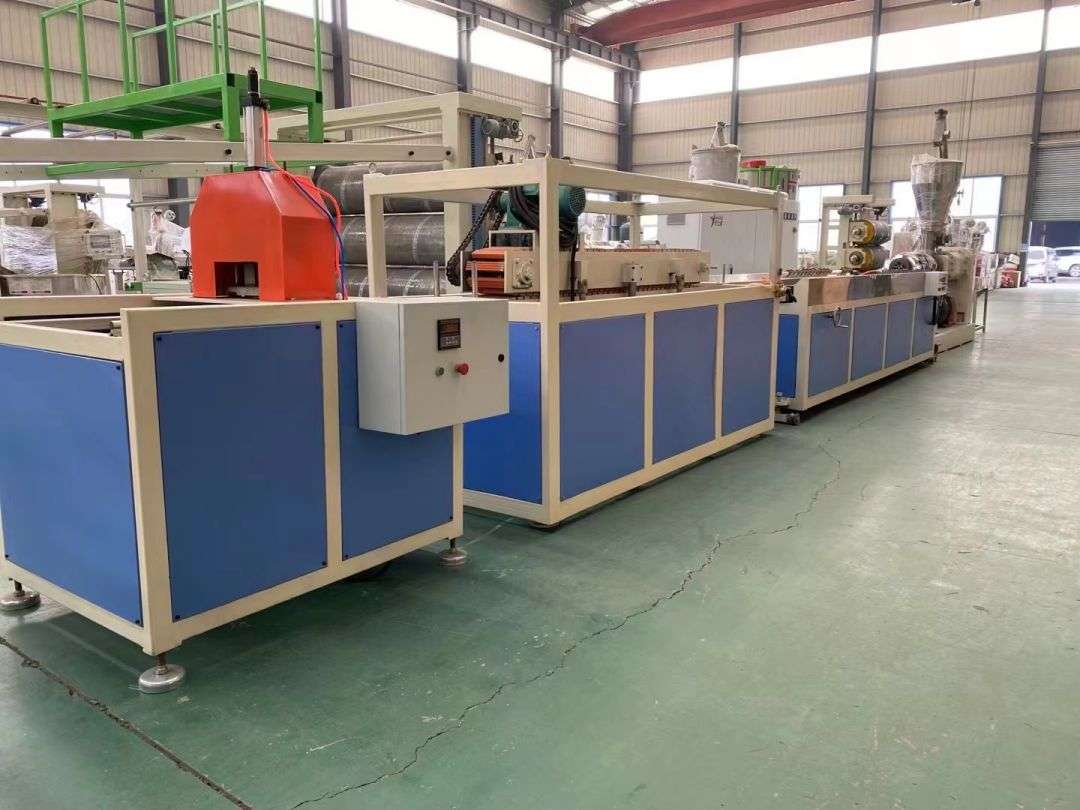

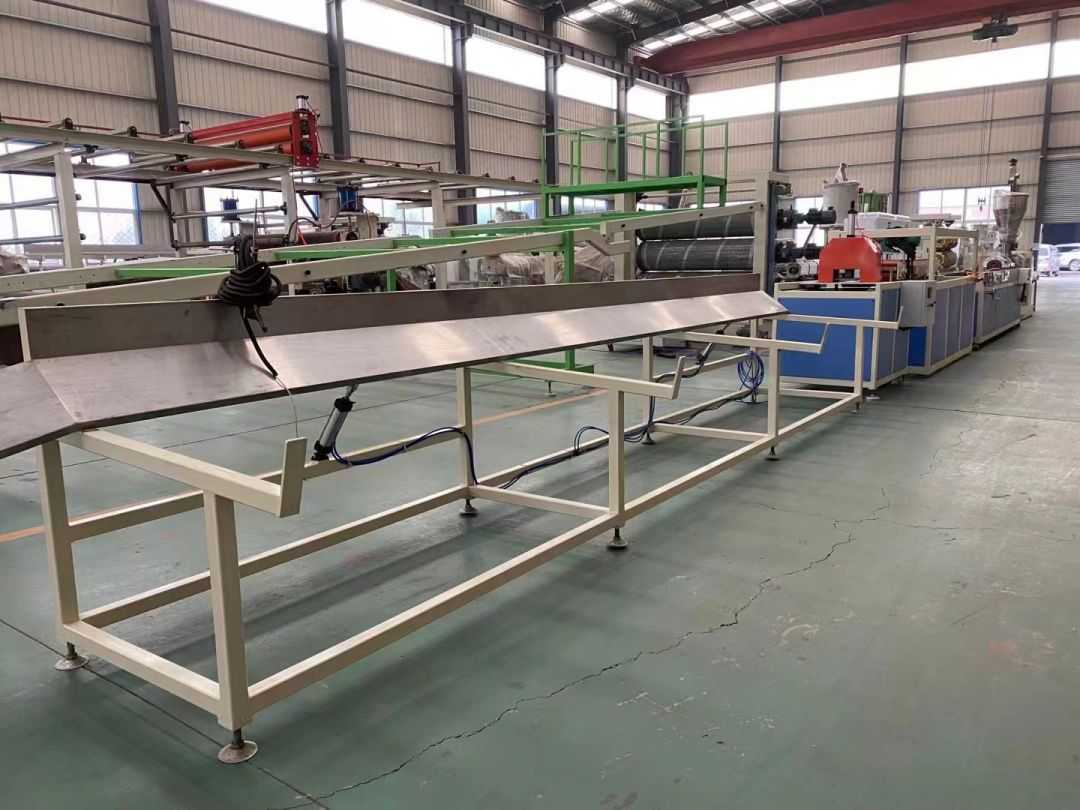

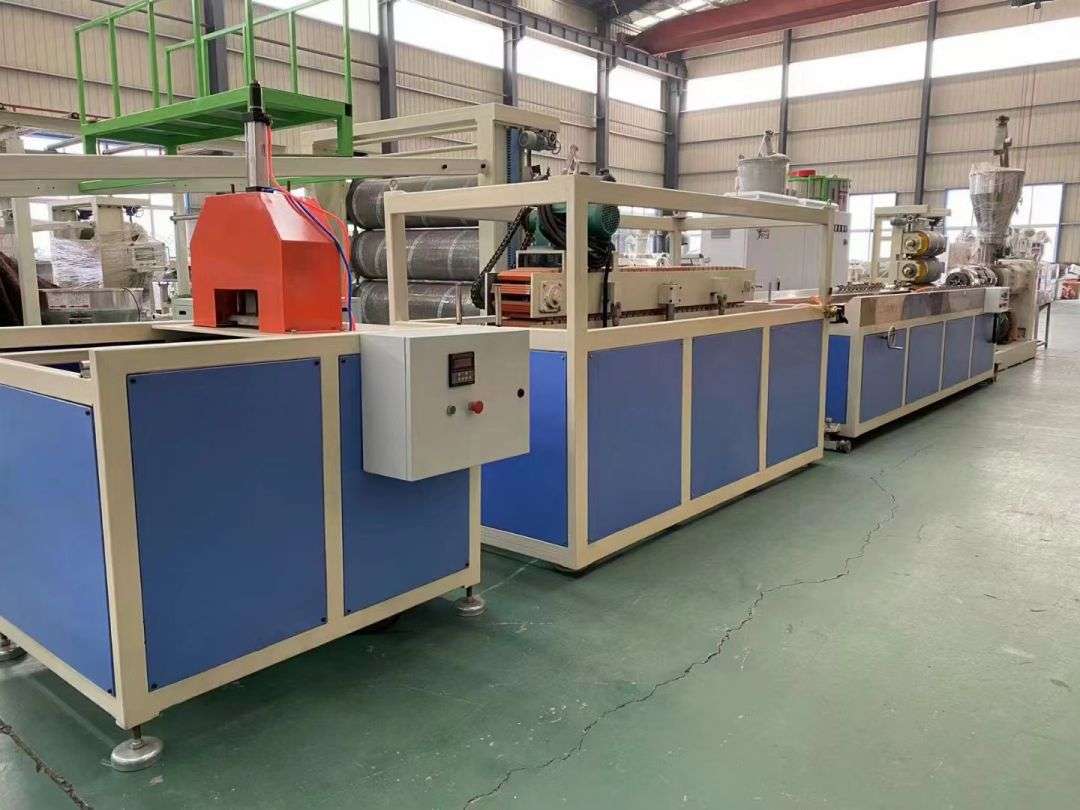

پروفائل پروڈکشن لائن پروفائل پروڈکشن لائن SJSZ-65/132 سیریز کونیکل ٹوئن سکرو ایکسٹروڈر ، سٹینلیس سٹیل ویکیوم تشکیل دینے والے پلیٹ فارمز ، کرالر ٹریکٹر ، خودکار کاٹنے والے مربوط مشینوں ، اور پلٹ جانے والی ریکوں کو پلٹاتے ہوئے استعمال کرتی ہے۔ تشکیل دینے والا پلیٹ فارم ایک ہائی پریشر ویکیوم پمپ اور واٹر پمپ سے لیس ہے ، جو چار جہتی طور پر ایڈجسٹ ہیں۔ ٹریکٹر نیومیٹک طور پر کلیمپ ہے۔ خودکار فکسڈ لمبائی کاٹنے والی مشین طے شدہ لمبائی میں کاٹنے کے لئے ٹریول سوئچ کا استعمال کرتی ہے۔ اسٹیکنگ ریک 6 میٹر لمبا ہے ، جو سٹینلیس سٹیل سے بنا ہے ، اور نیومیٹک طور پر پلٹ گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروفائل پروڈکشن لائن

پروفائل پروڈکشن لائن SJSZ-65/132 سیریز کونیکل ٹوئن سکرو ایکسٹروڈر ، سٹینلیس سٹیل ویکیوم تشکیل دینے والے پلیٹ فارمز ، کرالر ٹریکٹر ، خودکار کاٹنے والے مربوط مشینوں ، اور پلٹ جانے والی ریکوں کو پلٹاتے ہوئے استعمال کرتی ہے۔ تشکیل دینے والا پلیٹ فارم ایک ہائی پریشر ویکیوم پمپ اور واٹر پمپ سے لیس ہے ، جو چار جہتی طور پر ایڈجسٹ ہیں۔ ٹریکٹر نیومیٹک طور پر کلیمپ ہے۔ خودکار فکسڈ لمبائی کاٹنے والی مشین طے شدہ لمبائی میں کاٹنے کے لئے ٹریول سوئچ کا استعمال کرتی ہے۔ اسٹیکنگ ریک 6 میٹر لمبا ہے ، جو سٹینلیس سٹیل سے بنا ہے ، اور نیومیٹک طور پر پلٹ گیا ہے۔

کیس

پروڈکٹ ڈسپلے

پروجیکٹ	تکنیکی پیرامیٹر

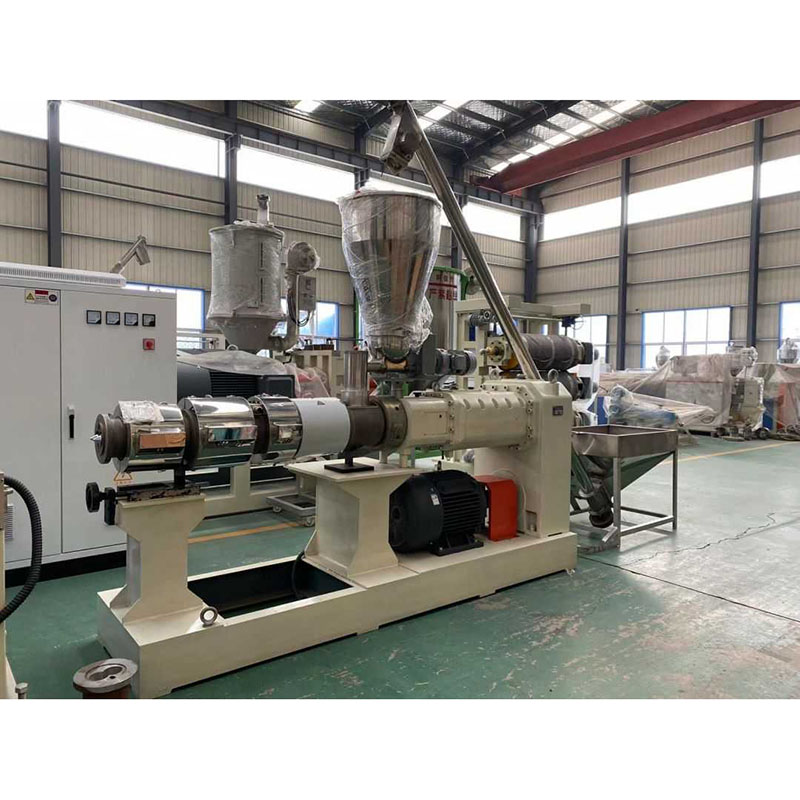

مین انجن
برقی کنٹرول کابینہ	* ایئر سوئچ: چنٹ * استعمال شدہ اسٹیل کی موٹائی 1.5 ملی میٹر سے کم نہیں ہے ، اور تمام برقی اجزاء معروف برانڈز کے ہیں
پیداوار کا حجم (کلوگرام / ایچ)	100-200 (پروسیسڈ مواد اور آپریٹنگ حالات کے مختلف اخراج کے حجم کے ساتھ مختلف ہوتا ہے)
سائز (ملی میٹر)	3670 x 1500 x 2350 ملی میٹر
وزن (کلوگرام)	3000 کلوگرام
خودکار پیمائش اور کھانا کھلانے والے ہوپر	مواد: سٹینلیس سٹیل
پاور ٹرانسمیشن لائن	تھری فیز فور وائر سسٹم
درجہ حرارت کنٹرولر ، ہنگامی اسٹاپ اور تحفظ کے افعال کے ساتھ	ذہین درجہ حرارت کنٹرول ٹیبل زیادہ موجودہ تحفظ الارم فنکشن ہائی وولٹیج اوورلوڈ پروٹیکشن سسٹم۔
خصوصیت	اعلی قینچ ، اچھا پلاسٹکائزنگ اثر ، اعلی آؤٹ پٹ (100-160 کلوگرام / گھنٹہ) پروڈکشن لائن کی آؤٹ پٹ ضروریات کو پورا کرنے کے لئے اسی سائز کی پروفائل اخراج کی رفتار۔ اعلی سطحی مینوفیکچرنگ میٹریل اور پائیدار حصوں نے ؤبڑ خصوصیات ہیں۔
آپریشن پینل کا ڈیٹا کیسے ظاہر ہوتا ہے	ڈیجیٹل ڈسپلے
سکرو: اعلی معیار کا مصر 38crmoaia نائٹریڈ پرت کی موٹائی 0.7 ملی میٹر ، سطح کی سختی HV940 ، RA0.4um چین کا معروف برانڈ
قطر (ملی میٹر)	65/132 ملی میٹر
فعال لمبائی (ملی میٹر)	2140 ملی میٹر
مقدار	آرٹیکل 2
فارم	ٹیپر
رفتار کی رفتار (r/منٹ)	1 ~ 34 (ڈائی آؤٹورڈ)
ڈھول اعلی معیار کا مصر 38crmoaia نائٹریڈ پرت کی موٹائی 0.7 ملی میٹر ، سطح کی سختی HV940 ، RA0.4um
مشین سلنڈر کی قسم	یک سنگی آلات
حرارتی طریقہ	ایلومینیم ہیٹنگ رنگ کاسٹ کرنا
حرارتی علاقوں کی تعداد	رقبہ 4
ہیٹنگ پاور (کلو واٹ)	30kw （11/4/6/8）
درجہ حرارت کی حد (℃)	50 ~ 350 ℃
ٹھنڈک والے علاقوں کی تعداد	3 ضلع
مشترکہ بہاؤ کور	45 #، کروم چڑھایا ہوا داخلہ سطح
کولینٹ گزرگاہ	3x250W پرستار ٹھنڈا ہے
کولنگ میڈیم	ہوا
کوالٹی اشورینس	10،000 گھنٹے سے زیادہ کی خدمت زندگی
مشین ڈرم کا ہینڈلنگ کا طریقہ	ڈبل اللہ سختی HRC 55-62
2. ڈرائیو سسٹم اور سست نظام
مین ڈرائیو موٹر پاور	37 کلو واٹ ، شینڈونگ مشہور برانڈ موٹر
مرکزی موٹر کا کام کرنے کا طریقہ	تین فیز اسینکرونس موٹر ، براہ راست گیئر باکس سے منسلک ، متغیر تعدد تبادلوں کے گورنر کے ساتھ موٹر
مین ڈرائیو مین انجن کی رفتار	30 ~ 1400r/منٹ
گیئر باکس کا برانڈ	افقی ہائی ٹورسن گیئر باکس ، سخت دانت مائل گیئر
گیئر وہیل	نائٹروجن دراندازی کا علاج ، گیئر میٹریل 20CRMOTI ہے
ملازمت کا ٹکٹ باکس	تقسیم کے دو باکس میں کمی شافٹ ٹیکل گیئرز کے ذریعہ کارفرما ہیں
مین موٹر کا اسپیڈ ریگولیشن موڈ	AC اسپیڈ ریگولیشن
3. ویکیوم پمپنگ سسٹم
قسم	پانی کی انگوٹی ویکیوم پمپ
موٹر کی طاقت	3 کلو واٹ
موٹر ورکنگ موڈ	تھری فیز اسینکرونس موٹر
ویکیوم ڈگری	0 ~ -0.8pa
ویکیوم پمپ	راستہ کی شرح: 60m³ / h

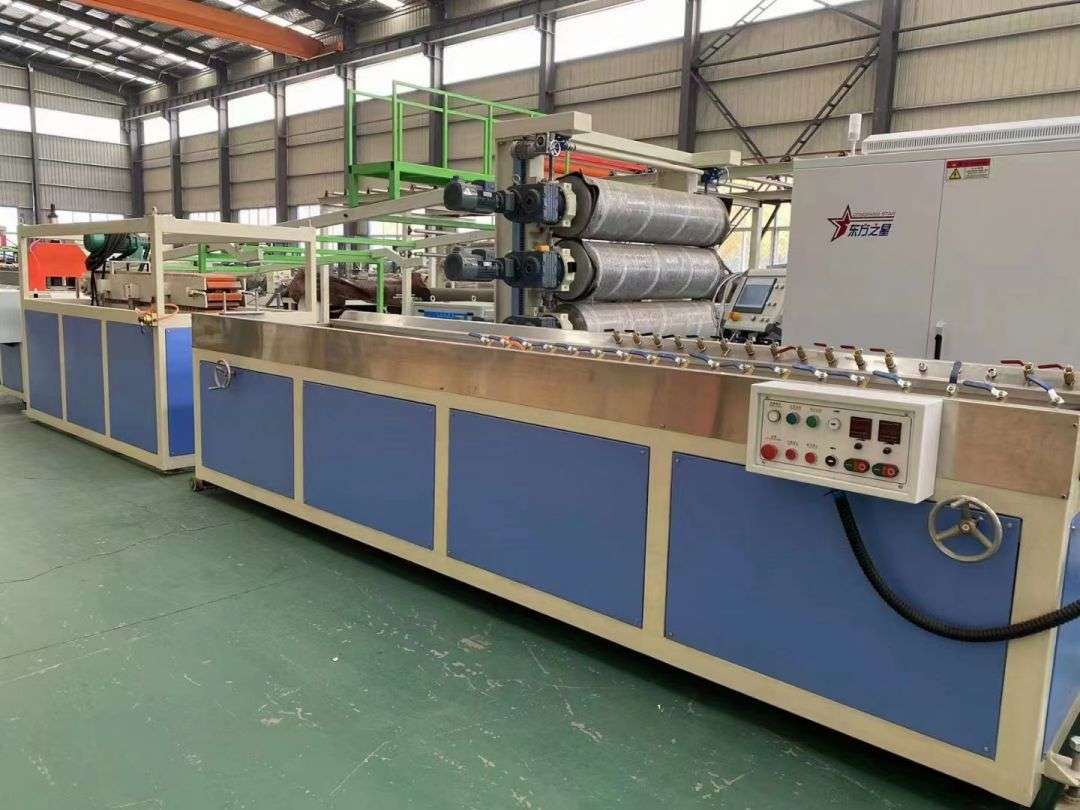

1. 240 ویکیوم سیٹنگ ٹیبل

سائز (ملی میٹر)	400012001475 ملی میٹر (گائیڈ ریل سائز سمیت)
واٹر پلیٹ میٹریل	سٹینلیس سٹیل
ہوائی نوزل اور واٹر نوزل کی تعداد	تقریبا 60 60
موٹر سے پہلے اور بعد میں منتقل کریں	0.75KW (1 سیٹ)
واٹر پمپ	3 کلو واٹ
ویکیوم پمپ کی قسم	پانی کی انگوٹی ویکیوم پمپ
ویکیوم پمپ پاور	دو ، 4 کلو واٹ
ویکیوم ڈگری (ایم پی اے)	0 ~ -0.8pa
پانی کے بخارات نوزل کی پوزیشن اور کنکشن موڈ	مقام: ترتیب کے مرحلے کے دونوں اطراف: فکسڈ قسم
مرکز کی اونچائی کا ایڈجسٹمنٹ موڈ	کوچلیئر کیڑا دستی
کنٹرول کابینہ	1 、 آسان آپریشن۔ 2 、 برقی ایڈجسٹمنٹ سے پہلے اور بعد میں ترتیب دینے کی میز کا احساس کریں ، دستی اوپر اور نیچے ایڈجسٹمنٹ۔ 3 、 برقی آلات چنٹ سے بنے ہیں 4 、 تمام موٹروں میں بوجھ سے زیادہ تحفظ ہوتا ہے۔
پانی کے ٹینک کا حجم اور مقدار	تقریبا 150l

عمومی تفصیلات کے پیرامیٹرز

خود کار طریقے سے پانی کی فراہمی اور نکاسی آب کا کنٹرول

ویکیوم ٹیبل 1

700 ملی میٹر ملی میٹر اور آگے منتقل کریں

بائیں اور دائیں ٹھیک ٹوننگ ± 30 ملی میٹر

واٹر ڈسکس سٹینلیس سٹیل سے بنی ہیں

بیرونی پائپ اور آلات آسانی سے انسٹال کرنا اور آسانی سے بہتر ہے۔

پانی کی فراہمی اور نکاسی آب کے لئے تمام بیرونی پائپ سائز 1 "-2" جستی اسٹیل پائپوں سے بنے ہیں۔

اچھی لگ رہی ظاہری شکل

2. کرالر ٹریکٹر

لمبا ، x اور چوڑا (ملی میٹر)	1800 ملی میٹر x 1500 ملی میٹر x 1700 ملی میٹر
کرشن کی رفتار (م / منٹ) زیادہ سے زیادہ دراز پل	0.8-5 m/i 4000 این
کرشن موٹر پاور (کلو واٹ)	2.2KW x 1
ٹریک کا راستہ	نیومیٹک
موٹر کنکشن وضع	اسٹار کنکشن
موٹروں کی تعداد	1
موٹر اسپیڈ	10 ~ 1450r/منٹ
موثر لمبائی کو ٹریک کریں	1500 ملی میٹر
موٹر اسپیڈ ریگولیشن	AC موٹر ، انورٹر اسپیڈ ریگولیشن
ربڑ اور ٹریک کا مربوط موڈ	پیچ کے ذریعہ فوری طور پر جڑا ہوا ، انسٹال اور ہٹانے میں آسان ہے
کرشن بلاکس کی خصوصیات	اچھے استحکام اور پہننے والی مزاحمت کے ساتھ ، ربڑ کے بلاکس اور Q235A اسٹیل کے ساتھ یکجا کریں
موڈ کا کلیموڈ	نیومیٹک کنٹرول
ٹریکٹر کی مرکز کی اونچائی	1000 ± 50 ملی میٹر ، سایڈست ، ہم وقت ساز کرشن کی رفتار۔
کمپریسڈ ہوا کا دباؤ	0.5 ~ 0.7MPA
چین ریفیوئلنگ کا طریقہ	دستی اضافہ
کنٹرول کابینہ سلنڈر اور نیومیٹک حصے	بجلی کے حصے: چنٹ سلنڈر یاڈکے استعمال کرتے ہیں
تمام نیومیٹک حصے: یاڈکر × ٹریکٹر کنٹرولر ویکیوم کنٹرول بورڈ پر ہے berient باقی اطراف کے دروازے اور خانوں کو 1.5 ملی میٹر اسٹیل پلیٹ کی موٹائی کے ساتھ تیار کیا جاتا ہے۔ tra ٹریکٹر کی ظاہری شکل خوبصورت ہے۔

خودکار کاٹنے انٹیگریٹڈ مشین

3. کاٹنے والی مشین: 1،200 ملی میٹر x 1160 ملی میٹر x 1600 ملی میٹر
پریشر وضع درستگی کاٹنے اونچائی کاٹ دیں موٹر پاور کاٹ دیں	نیومیٹک سرکٹ mm2 ملی میٹر ≤150 ملی میٹر 1.5 کلو واٹ
زیادہ سے زیادہ کٹ کی چوڑائی	260 ملی میٹر
میٹر کا طریقہ	فوٹو الیکٹرک سوئچ
ایئر کمپریشن پریشر	0.5 ~ 0.7MPA
